巖心管

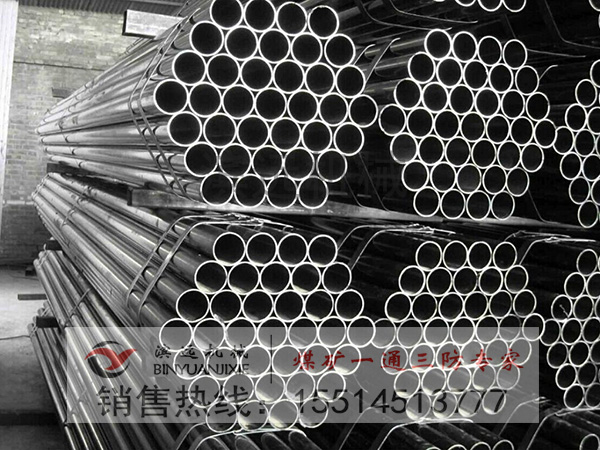

　　巖心管是指在巖心鉆探中連接在鉆頭上部用以容納和保護巖心的一段管材。鉆進時,它還起導正鉆具的作用。普通的巖心管僅只是一根兩端有絲扣的無縫鋼管,直徑略比鉆頭直徑小一點(小2～4毫米)。單根的巖心管長3～4 5米,為防止鉆孔彎曲可將幾根巖心管連接起來,組成長粗徑鉆具。在特殊地層(如松散、破碎地層)鉆進時常采用特殊的巖心管,如雙層巖心管。

　　單層巖心管

　　單管鉆具結構簡單、加工方便，是硬質合金和鋼粒鉆進常用鉆進的取芯工具。由于單管鉆具中沖洗液由鉆桿送入巖心管。直接沖向巖心頂部，加之巖心管回轉對巖心產生的碰撞、磨擦作用的鉆機配件，巖心極易損耗，故只適用于較完整穩固的地層。

　　雙層巖心管

　　雙層巖心管是在原巖心管（外管）中增設一根巖心容納管（內管）而成。根據鉆進中內管是否轉動分為雙動與單動兩種類型：

　　雙層雙動巖心管（雙動雙管）外管轉動，內管也轉動。

　　雙層單動巖心管（單動雙管）外管轉動，內管不轉動。

　　雙層巖心管可隔離沖洗液對巖心的沖刷作用。雙動雙管隔水不隔振，用于松軟、松散的易沖蝕地層；單動雙管隔水又可隔振，適用范圍更為廣泛，金剛石鉆進基本上都使用單動雙管鉆具的鉆機配件。
